이런 분께 추천합니다
헤드셋은 책상 위에 두면 자리를 많이 차지하고, 서랍에 넣으면 꺼내기 번거롭습니다. 책상 옆에 걸이를 두면 손만 뻗어 쓸 수 있습니다. 시중 제품은 책상 두께가 맞지 않아 헐겁거나 나사로 고정해야 하는 경우가 많은데, 직접 만들면 우리 책상 두께에 딱 맞출 수 있습니다.
치수 정확도가 가장 중요한 부품이라, 케이블 클립이나 봉지 집게처럼 작은 부품으로 공차 감을 익힌 뒤 도전하기를 권합니다.
| 항목 | 내용 |
|---|---|
| 난이도 | 보통 이상 |
| 출력 시간 | 약 2~3시간 |
| 재료 | PETG |
| 필요한 것 | 디지털 캘리퍼스, 얇은 펠트나 미끄럼 방지 패드 |
완성 모습과 설계 원리
걸이는 책상 상판을 위아래에서 무는 C자 물림, 물림과 걸이를 잇는 등판, 헤드셋을 거는 U자 걸이로 이루어집니다. 헤드셋 무게가 U자 걸이를 아래로 당기면 물림이 책상 가장자리를 비트는 방향으로 힘을 받는데, 이때 위아래 물림이 책상을 눌러 걸이가 빠지지 않습니다. 그래서 물림 간격이 책상 두께와 거의 같아야 흔들리지 않습니다.
1단계: 책상 측정하기
- 상판 두께 T: 걸이를 끼울 자리 근처 세 곳을 캘리퍼스로 재고 가장 두꺼운 값을 씁니다. 가구 상판은 위치에 따라 0.5mm 정도 차이 나는 경우가 흔합니다. 이 글에서는 T = 18mm로 설명합니다.
- 가장자리 안쪽 25mm: 물림이 들어갈 자리에 서랍 레일, 프레임, 모서리 몰딩이 없는지 확인합니다.
- 가장자리 모양: 모서리가 둥글게 깎인 상판은 물림 안쪽 모서리도 같은 반지름으로 둥글게 만들어야 밀착됩니다.
- 헤드셋: 헤드밴드 폭(보통 30~40mm)과 무게를 확인합니다.
2단계: 치수 정하기
| 부위 | 치수 | 설명 |
|---|---|---|
| 물림 간격 | T + 0.4 = 18.4mm | 가장 중요한 치수 |
| 위 물림 | 36 × 6mm | 책상 위에 올라가는 부분 |
| 아래 물림 | 30 × 6mm | 책상 아래를 받치는 부분 |
| 등판 | 두께 6mm, 높이 60mm | 처지면 8mm로 |
| U자 걸이 | 안쪽 반지름 30, 바깥 반지름 36mm | 헤드밴드가 한 점에 눌리지 않게 |
| 끝 턱 | U자 중심에서 위로 25mm | 헤드셋이 빠지지 않게 |
| 폭 | 35mm | 헤드밴드보다 약간 넓게 |

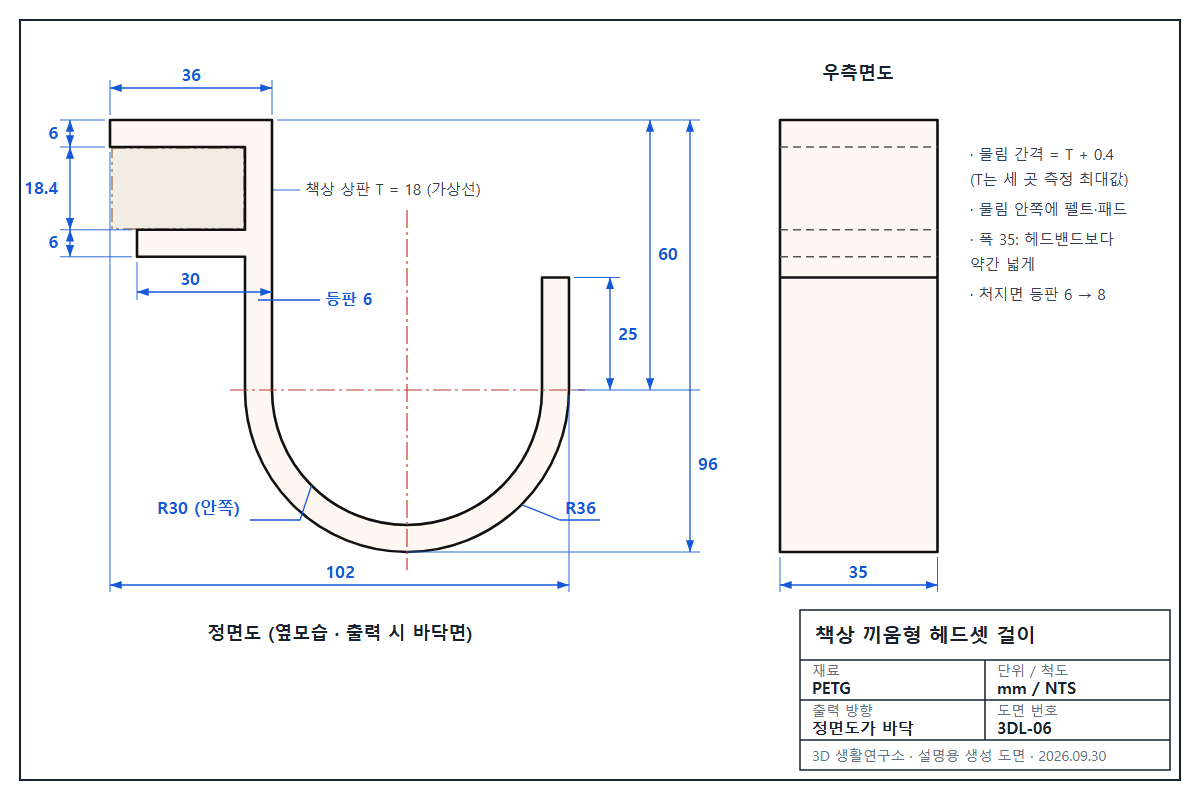

도면
정면도는 걸이를 옆에서 본 모습이며, 가상선으로 그린 책상 상판이 위아래 물림 사이에 들어갑니다. 우측면도의 폭 35mm가 출력 높이입니다. 우측면도의 점선은 등판 뒤에 가려진 물림의 위치입니다.
3단계: Tinkercad로 모델링하기 (T = 18mm 기준)
옆모습을 작업평면에 그리고 모든 도형의 높이를 35mm로 통일합니다.
- 위 물림: 상자 36 × 6 × 35mm.
- 등판: 상자 6 × 60 × 35mm를 위 물림 오른쪽 끝에서 아래로 세워 붙입니다.
- 아래 물림: 상자 30 × 6 × 35mm를 등판 왼쪽에 붙이되, 위 물림 아랫면과의 간격이 정확히 18.4mm가 되도록 놓습니다. 도형을 선택하고 방향키를 누르면 1mm씩, Shift를 함께 누르면 더 크게 움직입니다. 작업평면의 '스냅 그리드'를 0.1mm로 바꾸면 미세 조정이 쉽습니다.
- U자 걸이: '튜브'를 반지름 36mm, 벽 두께 6mm, 높이 35mm로 만들고, 위쪽 절반을 큰 상자 '구멍'으로 잘라 U자로 만듭니다. U자 왼쪽 벽이 등판과 겹치도록 등판 아래 끝에 붙입니다.
- 끝 턱: 상자 6 × 25 × 35mm를 U자 오른쪽 끝 위에 세워 붙입니다.
- 전체를 '그룹화'하고 STL로 내보냅니다.
4단계: 슬라이서 설정
| 항목 | 설정 | 이유 |
|---|---|---|
| 재료 | PETG | 끼울 때마다 물림이 살짝 벌어지므로 유연한 재료가 좋습니다 |
| 출력 방향 | 옆으로 눕혀서(정면도가 바닥) | 물림과 U자가 층을 따라 갈라지지 않습니다 |
| 벽 수 / 채움 | 5줄 / 40% | 헤드셋 무게가 등판에 계속 걸립니다 |
| 서포트 | 없음 | 눕히면 돌출부가 없습니다 |
| 브림 | 필요하면 5mm | 바닥 면적 대비 높이가 있어 모서리가 들뜰 수 있습니다 |
5단계: 물림 부분만 먼저 시험하기
본 출력 전에 반드시 물림 부분만 시험합니다. Tinkercad에서 큰 상자 '구멍'으로 U자와 등판 아래를 잘라 내고, 높이도 5mm로 줄여 출력하면 10분 안에 결과를 볼 수 있습니다.
- 시험 조각을 책상에 끼워 봅니다. 손으로 살짝 밀어야 들어가는 정도가 적당합니다.
- 헐거우면 물림 안쪽에 얇은 펠트나 미끄럼 방지 패드를 붙이는 것으로 해결할 수 있습니다. 1mm 이상 헐거우면 간격을 줄여 다시 출력합니다.
- 너무 빡빡하면 간격을 0.2mm 넓혀 다시 출력합니다. 억지로 끼우면 책상 모서리가 긁히거나 물림에 금이 갈 수 있습니다.
6단계: 본 출력과 설치
- 시험 결과를 반영해 본 출력을 합니다.
- 책상 가장자리에 끼우고, 헤드셋을 건 뒤 걸이가 흔들리지 않는지 확인합니다.
- 하루 뒤 U자 걸이가 아래로 처지거나 물림이 벌어지지 않았는지 다시 봅니다.
| 증상 | 조치 |
|---|---|
| 걸이가 옆으로 돌아감 | 폭 35 → 45mm, 물림 안쪽에 패드 |
| 등판이 처짐 | 등판 두께 6 → 8mm, 채움 40 → 60% |
| 물림에 금이 감 | 간격 +0.2mm, 물림 두께 6 → 7mm |
| 헤드밴드에 자국이 남음 | U자 안쪽 반지름 30 → 35mm, 폭 넓히기 |
유리 상판이나 표면이 미끄러운 책상은 걸이가 밀릴 수 있어 권하지 않습니다.
응용 아이디어
- 케이블 고리 추가: U자 걸이 옆에 작은 C자 고리를 붙이면 헤드셋 케이블도 함께 정리됩니다. 치수는 케이블 클립 글의 계산식을 그대로 씁니다.
- 가방 걸이: U자를 더 깊고 넓게 만들면 책상 옆 가방 걸이가 됩니다. 무거운 가방용이면 등판과 물림을 8mm로 두껍게 합니다.
- 두 개 걸이: 폭을 70mm로 늘리고 U자를 두 개 나란히 두면 헤드셋과 이어폰을 함께 걸 수 있습니다.
자주 묻는 질문
책상 두께가 25mm 이상이면요?
물림 간격만 T + 0.4로 바꾸면 됩니다. 다만 상판이 두꺼우면 등판이 길어지므로 등판 두께를 8mm로 늘리세요.
PLA로 만들면 어떤가요?
PLA는 단단해서 물림이 잘 벌어지지 않아 끼울 때 금이 가기 쉽고, 여름철 햇빛이 드는 책상에서는 서서히 처질 수 있습니다. PETG를 권합니다.
프린터를 분해하거나 가열부를 다룰 때에는 해당 제조사의 매뉴얼과 전원 차단 절차를 우선하세요.
